水下定位系统
领航员FCR 150水下定位导航系统。通过卫星导航、水声测量/通讯、空间测量技术和学科的交叉融合,实现水下动态测量/导航/定位。水下相对定位精度+2.5cm,绝对定位精度+2.5m,用于潜水员/潜航器作业活动过程的动态跟踪和定位、水下构筑物的高精度测量/检测、水下快速救援/搜索、水下摄影测量等多种应用场景。






                                                                                                                          产品介绍

                                  领航员水下定位导航系统,通过卫星导航、水声测量/通讯、空间测量技术和学科的交叉融合,实现了水下动态测量/导航/定位。

                                  通过卫星高精度测量、水下超声测距、三角测量原理、坐标系变换等技术,获得水下动态目标的高精度地理坐标,满足各种测

                                  绘、导航、定位、搜救功能。水下相对定位精度0.5m,绝对定位精度2.5m,系统适应能力强,基本不受水下环境影响。系统用

                                  于潜水员/潜航器作业活动过程的动态跟踪和定位、水下建构筑物的高精度测量/检测、水下快速救援/搜索、水下摄影测量/激光

                                  测量/声呐测量等多种应用场景。






                       || 产品亮点

                          Product highlights

                                新型的高精度水下导航系统                                                                      系统水下空间分辨率2cm,整体测量精度2.5m,系

                                                                                                                                              统适应能力强,基本不受水下环境影响

                                用于潜水员 / 潜航器作业活动过程的动态跟踪和定

                                位、水下建构筑物的高精度测量 / 检测、水下快速                                     通过水面卫星高精度测量、水下超声测距、空间距离

                                救援/搜索、水下摄影测量/激光测量/声呐测量的定                                     后方交汇测量、坐系变换等技术,获取水下坐标,

                                位等多种应用场景                                                                                   足各种测绘、导航、定位、搜救功能








                       || 工作原理

                          Working principle

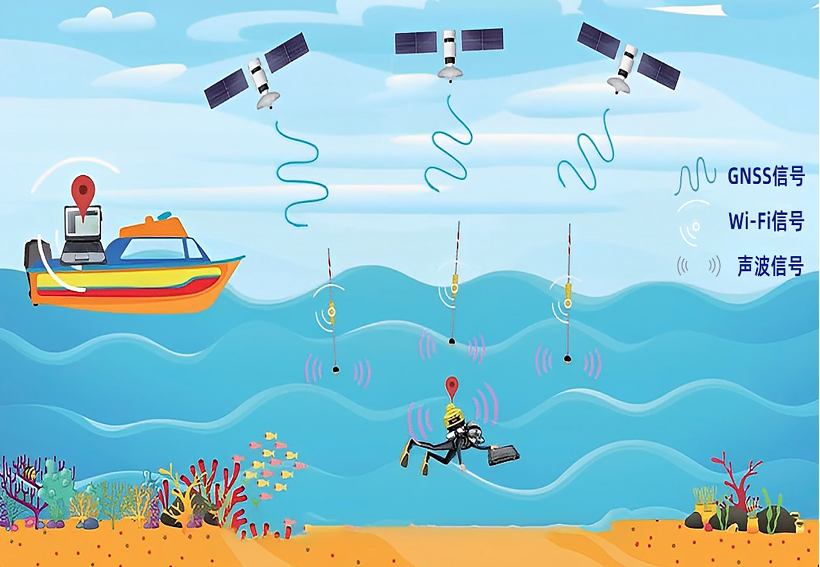

                                系统以设置在水面的3套卫星接收机-水声传感器设备作为基站,采集卫星信号并解算出点位空间坐标,采集水下目标的距离信号解算出相对

                                于基站的空间坐标。综合分析水面/水下定位信息,解算出特定坐标系条件下的点位坐标。







                       || 功能介绍

                          Function introduction

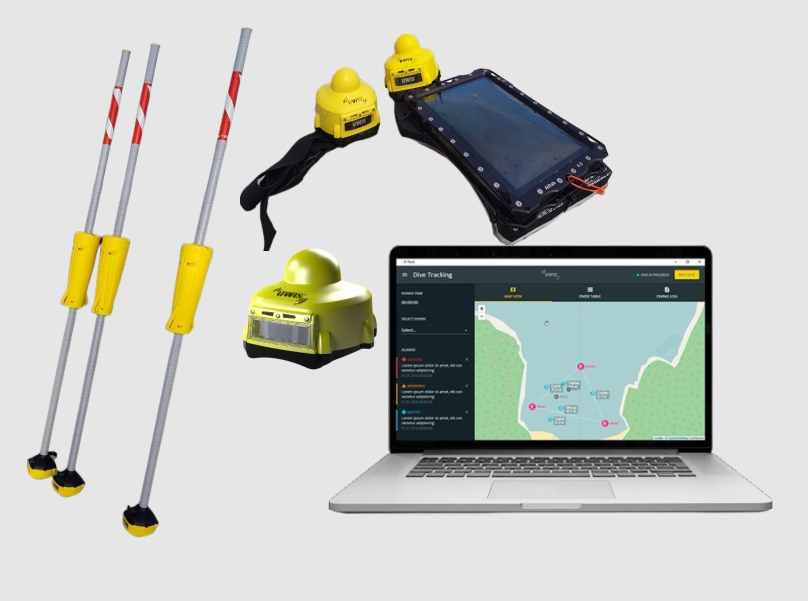

                                QUPT-100水下定位终端

                                用于定位和通讯。

                                QUNT-100水下导航平板

                                        供潜水员使用,内置导航软件,水下平板和水下终端通过蓝牙的方式相连接,获取水下终端的数据。

                                UWIS Tracker控制台

                                潜水数据通过浮标传递到控制台,通过UWIS—Tracker实时跟踪潜水员的进度。

                                信息可视化--UWIS Tracker 可监测潜水作业,该应用程序中实时显示潜水终端的别名、位置坐标、深度、潜水时间、潜水路径

                                团队分组作业--系统兼容性强,为团队潜水提供团队管理,潜水终端可自定义命名,并将其分组,提高大规模水下作业的工作效率

                                   叠加地图--领航员FCR150水下定位导航系统可以下载离线底图,同时支持外部软件的加持

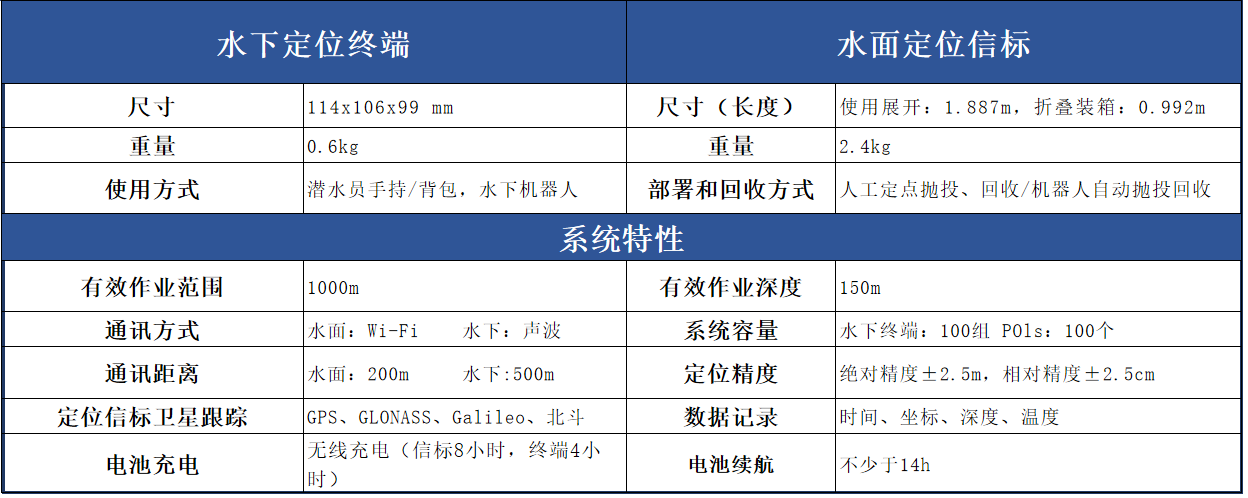

                       || 技术指标

                          TECHNICAL INDEX
